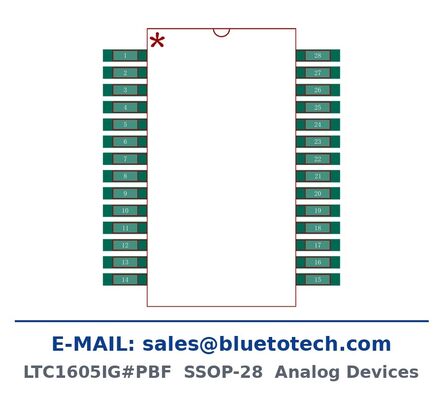

Convertisseur analogique-numérique (CAN) d'échantillonnage 16 bits 100 kéch./s avec sortie parallèle

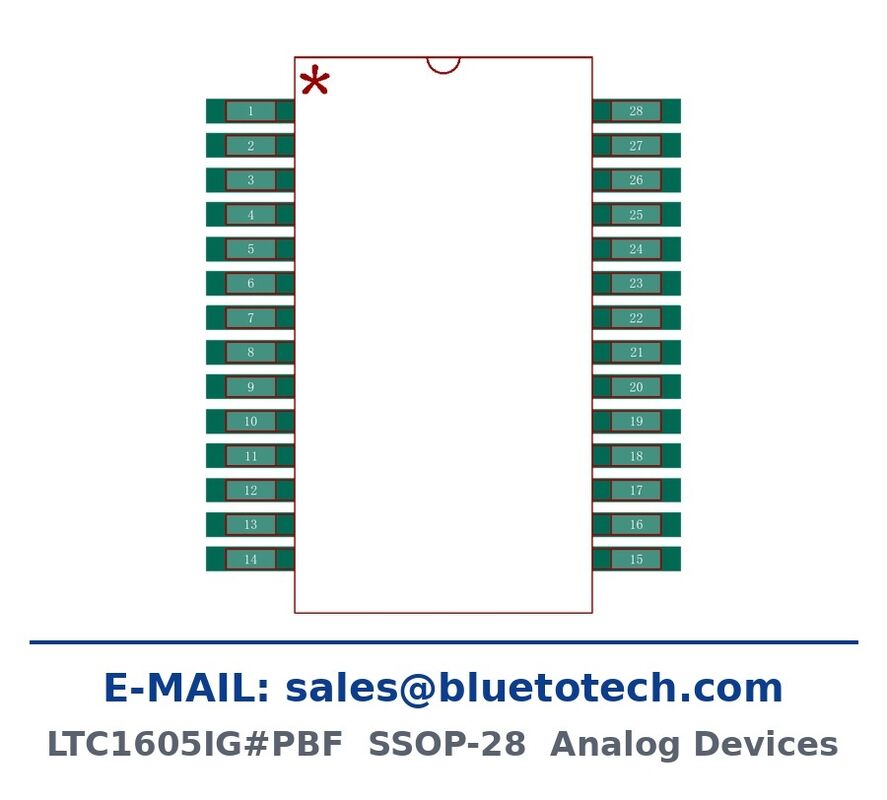

LTC1605IG#PBF ADC 16 bits 100ksps en SSOP-28 · E-MAIL : sales@bluetotech.com

Convertisseur analogique-numérique (CAN) 16 bits, 100 kéch./s avec entrée bipolaire 10 V

Le LTC1605IG#PBF est un convertisseur analogique-numérique (CAN) 16 bits, 100 kéch./s d'Analog Devices (Linear Technology) qui fonctionne avec une seule alimentation de 5 V et ne consomme que 55 mW en typique. L'échantillonneur-bloqueur, la référence de précision, le convertisseur à approximation successive à condensateur commuté et l'horloge interne calibrée sont tous intégrés, ce qui maintient l'étage d'entrée analogique dans un seul boîtier, plus quelques composants de découplage.

La plage d'entrée est la norme industrielle plus ou moins 10 V, de sorte que les capteurs industriels, les boucles 4-20 mA avec une résistance de détection et les chaînes de signaux bipolaires peuvent être connectés sans décalage de niveau supplémentaire. La précision CC est garantie à plus ou moins 2,0 LSB INL maximum avec 16 bits sans codes manquants sur la température, et un SNR typique de 86 dB couvre les besoins de mesure CA.

Caractéristiques principales

• Résolution 16 bits, taux d'échantillonnage 100 kéch./s, garantie sans codes manquants
• Alimentation unique 5 V avec une dissipation de puissance typique de seulement 55 mW
• Plage d'entrée bipolaire de plus ou moins 10 V
• Non-linéarité intégrale plus ou moins 2,0 LSB maximum
• Rapport signal/bruit typique de 86 dB
• Référence interne ou externe, horloge synchronisée interne
• Sortie parallèle 16 bits ou deux octets compatible microprocesseur avec signal BUSY
• Boîtier SSOP 28 broches, source secondaire améliorée pour ADS7805 et AD976

Spécifications techniques

Applications typiques

Acquisition de données industrielles et entrées analogiques PLC, instrumentation et analyse spectrale, récepteurs de boucle 4-20 mA, équipement médical et de test, surveillance de la qualité de l'énergie et de la consommation, et toute chaîne de signaux bipolaires 10 V nécessitant un convertisseur parallèle 16 bits.

Stock, emballage et devis

Le LTC1605IG#PBF est en stock dans l'emballage d'origine ADI (Linear Technology) avec des codes de date 23+ et une traçabilité complète. Les commandes sont expédiées dans des tubes antistatiques avec dessicant, emballées dans des cartons d'exportation.

Envoyez votre nomenclature ou votre quantité cible et le prix, le délai de livraison et les frais d'expédition seront confirmés le même jour ouvrable. Des échantillons peuvent être organisés pour des tests de qualification.

E-MAIL : sales@bluetotech.com
Veuillez indiquer le numéro de pièce exact et la quantité requise lors de votre demande. Quantité minimale de commande : 10 pièces.
