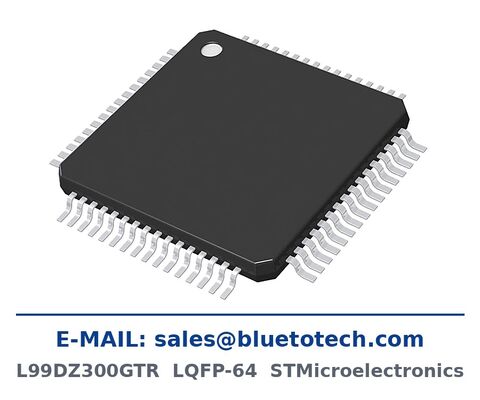

AEC-Q100 Qualifié LQFP-64 Zone de porte d'entrée automobile IC du conducteur avec CAN FD et LIN Interface

L99DZ300GTR CI de zone de porte avant automobile en LQFP-64 · E-MAIL : sales@bluetotech.com

Dispositif de porte avant automobile avec CAN FD et LIN

Le L99DZ300GTR est le pendant de porte avant de la famille de zones de porte STMicroelectronics : un dispositif LQFP-64 qui combine les interfaces bus, la gestion de l'alimentation et l'étage de sortie de l'actionneur d'un module de porte avant. Les couches physiques CAN FD et LIN sont toutes deux intégrées, de sorte que le même matériel sert un nœud de passerelle zonal et un nœud de porte LIN conventionnel sans second émetteur-récepteur sur la carte.

L'étage de sortie est dimensionné pour une porte avant entièrement chargée. Deux grands demi-ponts couvrent la lève-vitre et le verrou, évalués à 7,5 A à 100 mOhm et 6 A à 150 mOhm, suivis de deux demi-ponts de 3 A à 300 mOhm et de deux demi-ponts de 0,5 A à 1600 mOhm pour les axes de rétroviseurs, le rabattement des rétroviseurs et les petits actionneurs. Un pilote haut de gamme configurable fournit jusqu'à 1,5 A à 300 mOhm ou 0,35 A pour les charges d'éclairage et de poignée. Le dispositif est qualifié AEC-Q100 et signale les défauts de circuit ouvert, de court-circuit et thermiques au contrôleur du module.

Caractéristiques principales

• Dispositif de porte avant automobile intégrant CAN FD, LIN et l'étage de sortie de l'actionneur
• 1 demi-pont pour charge de 7,5 A (RDS(on) 100 mOhm) et 1 demi-pont pour 6 A (150 mOhm)
• 2 demi-ponts pour charge de 3 A (300 mOhm), 2 demi-ponts pour charge de 0,5 A (1600 mOhm)
• 1 pilote haut de gamme configurable jusqu'à 1,5 A (300 mOhm) ou 0,35 A
• Couches physiques CAN FD et LIN intégrées pour les nœuds de porte zonaux et conventionnels
• Qualifié AEC-Q100 avec reporting complet des diagnostics
• Boîtier LQFP-64 pour des agencements de modules de porte avant compacts
• Couvre les charges de lève-vitre, de verrou, de rabattement de rétroviseur et d'axe de rétroviseur dans un seul dispositif

Spécifications techniques

Applications typiques

Modules de contrôle de porte avant, nœuds de carrosserie zonaux avec backbone CAN FD, commande de lève-vitre et de verrou, contrôle de rabattement et d'axe de rétroviseur, actionneurs d'éclairage et de poignée de porte, et plateformes migrant des portes uniquement LIN vers une architecture CAN FD.

Stock, emballage et devis

Le L99DZ300GTR est en stock dans son emballage ST d'origine avec des codes de date 25+ et une traçabilité complète. Les commandes sont expédiées en ruban et bobine d'usine avec dessicant, emballées dans des cartons d'exportation.

Envoyez votre nomenclature ou votre quantité cible et le prix, le délai de livraison et les frais d'expédition sont confirmés le même jour ouvrable. Des échantillons peuvent être organisés pour des tests de qualification.

E-MAIL : sales@bluetotech.com
Veuillez indiquer le numéro de pièce exact et la quantité requise lors de votre demande. Quantité minimale de commande : 10 pièces.
